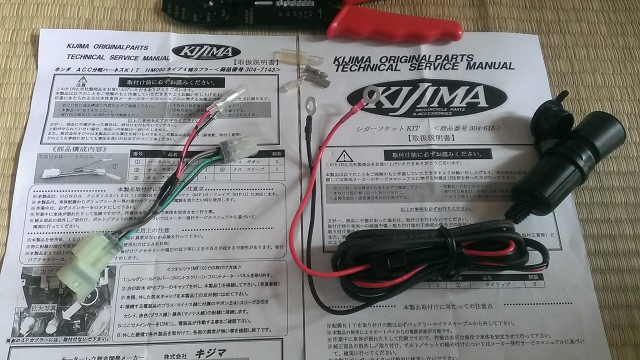

購入していたパーツは
・KIJIMA ハーネスACC分岐 タイプ4P ホンダOPカプラー1 \1,080
・KIJIMA シーガーソケットKIT 2m (5Aヒューズ) \1,855
・ユピテル ドライブレコーダー DRY-mini1 \6,732
・Transcend microSDHCカード 32GB Class10 \1,860
・Logitec シガーチャージャー LPA-CC2U01 \1,191
Logitecのシガーチャージャーを購入した理由は、
スマホの充電用のUSBケーブルも繋げたいな、という欲求の為(;´▽｀A｀｀
ドライブレコーダー付属のシガーソケット電源は
本体にUSBのminiB端子で接続するようになっていて電流は1A。
なのでLotitecの分配コネクタを使えば
通常のUSBケーブルでつないでも電源供給＆動作に問題なし！
というわけで追加購入したわけです(｀・ω・´)
では早速、シガーソケットの取り付け・・・の前に、
ハーネスとシガーソケットの接続部分を加工します。

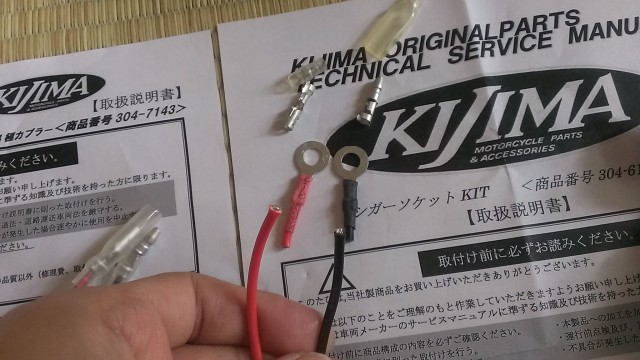

このように、ハーネス分岐用カプラはキボシ端子、
シガーソケットの方は丸型端子になってますので、
まずシガーソケットの端子をキボシ端子に付け替えます。
まずは端子をぶった切って・・・
エーモンの圧着ペンチを使ってキボシ端子を圧着(｀・ω・´)

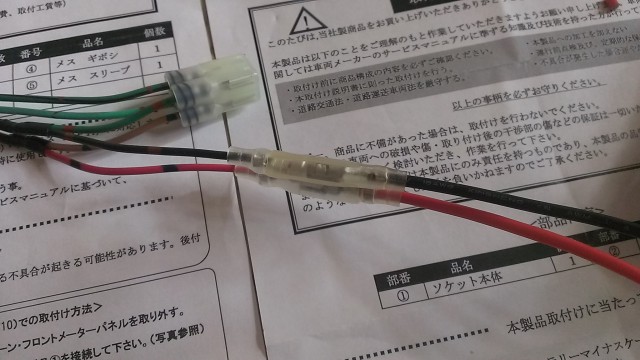

するとこんな感じに接続出来るようになりますヾ(*´∀｀*)ﾉ゛
さぁ、下準備も終わっていよいよGROM本体に取り付け(｀・ω・´)

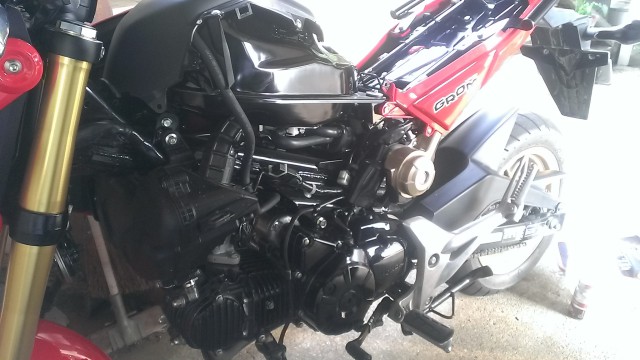

まずは左側のカウルを全部とっぱらって・・・

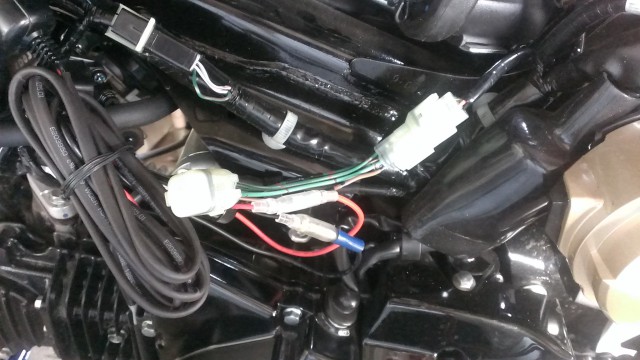

一つ前の写真の真ん中付近に見えていた白いカプラ端子に
キジマのカプラを取り付けます。

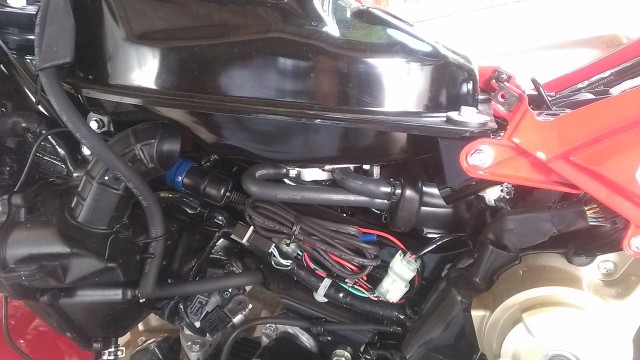

隙間に収まるように押し込んで・・・

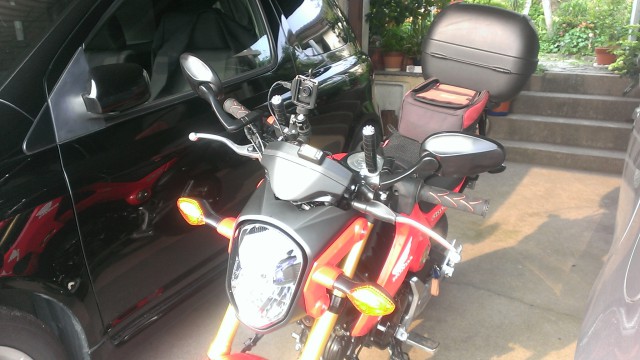

ハンドルにドライブレコーダーを取り付けて完了！(｀・ω・´)
ちなみに、シガーソケットそのものは表に出していません。
シガーソケットにLogitecのシガーチャージャーを繋げて
USBケーブルを繋げた状態でビニールテープでぐるぐる巻きにして
接続部が水に濡れないようにしてから、カウル中に収めています。
なので表に出てきているのはUSBケーブルだけですね。
使う時だけ何かを繋げたい、ということであれば、
シガーソケットを表に出した方が都合が良いと思いますが
基本的にドライブレコーダは常時使用することが前提なので
取り外すことはないですからね。
スマホ充電用のケーブルもついでに出てますけど、こちらはまぁ、
使わない時は適当なカバーを巻いておこうかな、と(;´▽｀A｀｀
あとはまぁ、今の状態だと雨の日はドライブレコーダーがびしょ濡れになるので
雨が降っても濡れないように、付ける場所とか濡れない工夫が必要ですね( ´-ω-)
それはさておき、一先ずはドライブレコーダー取り付け完了です！ヾ(*´∀｀*)ﾉ゛
次の通勤仕様SPの為の改造は、シーソーペダル化かな？
まともな手段ではシーソーペダル化は無理なので、色々と考えてはいます。
さて、うまくいくかどうか・・・( ´-ω-)
